Leader nella produzione di precisione | Applicazioni chiave della ceramica di precisione avanzata nelle apparecchiature a semiconduttore

2026-04-11

Nel mondo microscopico della produzione di semiconduttori, l’evoluzione dei processi su scala nanometrica non è solo una gara di risoluzione fotolitografica, ma anche una battaglia segreta della scienza dei materiali di base. Mentre la produzione di chip continua ad avanzare verso processi a 3 nm e inferiori, l’ambiente di processo è sottoposto a test estremi: vuoto ultraelevato, plasma altamente corrosivo e stress termico sufficiente a causare deformazioni a livello di micron.

In questo contesto, i tradizionali materiali metallici e organici si stanno gradualmente ritirando dalla fase tecnologica di base a causa delle limitazioni nelle loro proprietà fisiche. I componenti ceramici di precisione sono diventati una "pietra angolare rigida" indispensabile nelle apparecchiature per semiconduttori grazie alla loro elevata durezza, elevato modulo elastico, resistenza alla corrosione ed eccellente stabilità termica. Secondo i dati del settore, la quota di valore dei componenti ceramici di precisione nelle apparecchiature avanzate per semiconduttori è balzata a circa il 16%. Non si tratta più solo di una sostituzione di pezzi, ma di una rivoluzione materiale legata alla sicurezza della filiera industriale e del limite superiore del processo.

一、从高纯氧化铝到功能性氮化物的跨越

半导体设备对陶瓷的需求并非单一维度，而是根据刻蚀、沉积、光刻等不同工序的物理边界，形成了以氧化铝、氮化铝、氧化锆等为核心的材料矩阵。

Essendo l'ossido ceramico più utilizzato, il valore fondamentale dell'allumina ad elevata purezza risiede nella sua "estrema inerzia chimica". Nel processo di mordenzatura a secco, il plasma a base di fluoro o cloro produrrà una forte erosione chimica della cavità. L'allumina ad elevata purezza con una purezza superiore al 99,9% non solo può resistere all'erosione del plasma controllando il contenuto di impurità, ma anche evitare efficacemente la contaminazione secondaria del wafer da parte di ioni metallici. Questo materiale, che bilancia costi e prestazioni, è ampiamente utilizzato negli ugelli del gas, nelle piastre di distribuzione e nei rivestimenti delle cavità.

Tuttavia, quando il processo comporta un intenso scambio termico, il nitruro di alluminio presenta vantaggi insostituibili. Essendo un nitruro con elevata conduttività termica ed eccellenti proprietà di isolamento, il suo coefficiente di dilatazione termica corrisponde sorprendentemente a quello del silicio monocristallino. Questa corrispondenza riduce notevolmente il rischio di deformazione dei bordi del wafer dovuta allo stress termico durante la lavorazione dei wafer da 12 pollici. Attualmente, il nitruro di alluminio è diventato un materiale strategico per la produzione di mandrini elettrostatici e riscaldatori ad alte prestazioni, che determina direttamente il limite superiore di uniformità della temperatura nel processo.

Inoltre, per gli imballaggi a valle e i collegamenti di trasmissione di precisione, la zirconia si distingue per la sua rara elevata tenacità tra i sistemi ceramici. Attraverso processi di indurimento come la stabilizzazione dell'ittrio, la zirconio supera la naturale fragilità della ceramica, consentendole di resistere alle vibrazioni ad alta frequenza e all'impatto fisico durante la produzione di mannaie, cuscinetti e valvole in ceramica di precisione, estendendo significativamente il tempo medio tra i guasti dell'attrezzatura.

2. Supportare l'empowerment del processo durante tutto il ciclo di vita

L’applicazione della ceramica di precisione non è un sostituto isolato, ma è profondamente radicata nell’intero ciclo di vita della produzione di semiconduttori.

dentro Collegamento dell'incisione frontale , Essendo un componente chiave per proteggere il bordo del wafer e correggere il campo del flusso del plasma, l'anello di messa a fuoco deve mantenere un'assoluta stabilità dimensionale in ambienti estremi. L'anello di messa a fuoco in ceramica di precisione può ridurre significativamente la frequenza di sostituzione dei materiali di consumo, migliorando così la disponibilità della macchina.

dentro Sistema di macchine per litografia Tra questi, le ceramiche di precisione sono gli "eroi dietro le quinte" che perseguono il massimo del silenzio e della precisione. Per ottenere una precisione di allineamento a livello nanometrico, la fase del pezzo in lavorazione della macchina per fotolitografia richiede una rigidità specifica estremamente elevata e un basso coefficiente di dilatazione termica. Binari di guida, specchi quadrati e ventose a vuoto realizzati in carburo di silicio e nitruro di silicio assicurano che durante i movimenti di scansione ad alta velocità, il sistema non generi offset di spostamento sufficienti a influenzare la resa a causa del piccolo calore.

dentro Processo di confezionamento back-end , anche la ceramica di precisione gioca un ruolo chiave. Prendendo come esempio la saldatura del filo, la resistenza all'usura e la capacità antiadesione del coltello fenditore in ceramica durante il funzionamento ad alta velocità sono direttamente correlate all'affidabilità del filo di saldatura. Le ceramiche a base di zirconio assicurano che ogni filo d'oro sottile come un capello possa essere ancorato accuratamente grazie all'eccellente controllo della ruvidità superficiale e alla resistenza fisica.

3. Scoperta tecnologica sotto l'onda della localizzazione

Da una prospettiva globale, il mercato di fascia alta della ceramica di precisione è stato a lungo occupato da alcuni giganti provenienti dal Giappone, dagli Stati Uniti e dall’Europa. Tuttavia, con il profondo aggiustamento della catena industriale globale dei semiconduttori, la ceramica di precisione nazionale sta inaugurando un periodo d’oro di trasformazione dalla “ricerca e sviluppo di laboratorio” all’”industrializzazione e produzione di massa”.

Miglioramento dei processi produttivi: le aziende nazionali stanno gradualmente conquistando la tecnologia dell’intero processo, dalla preparazione delle polveri ad elevata purezza allo stampaggio avanzato. Soprattutto nel campo delle ceramiche di nitruro di silicio sinterizzato a pressione d'aria di grandi dimensioni, le scoperte tecnologiche nazionali hanno interrotto la dipendenza a lungo termine dalle importazioni e raggiunto il controllo indipendente dei componenti principali.

Scoperte bidirezionali in termini di dimensioni e precisione: con l’espansione su larga scala delle fabbriche di wafer da 12 pollici, la domanda di parti in ceramica di grande diametro e dalla forma speciale è aumentata. La futura competizione tecnologica si concentrerà su come garantire il rilascio uniforme dello stress interno in componenti di grandi dimensioni e ottenere una finitura superficiale su scala nanometrica attraverso la molatura del diamante e la lavorazione dei microfori laser.

"Demetallizzazione" e purificazione ultraelevata: per far fronte ai processi di produzione più avanzati, i materiali ceramici si stanno muovendo verso una purezza "4N (99,99%)" o addirittura superiore. La riduzione delle impurità metalliche in tracce all'interno dei materiali è diventata l'unico modo per migliorare la resa dei chip di processo avanzati.

Promuovere il "progresso" dell'industria con il "perfezionamento" dei materiali

Le ceramiche di precisione non sono solo componenti di apparecchiature per semiconduttori, ma anche l'origine del materiale che supporta la moderna industria microelettronica. Per gli ingegneri delle apparecchiature, una conoscenza approfondita delle proprietà fisiche e chimiche dei materiali ceramici è la base per ottimizzare le prestazioni delle macchine; per i decisori in materia di approvvigionamento, la creazione di una catena di fornitura ceramica stabile e di alta qualità è la chiave per evitare rischi di interruzione della fornitura e migliorare la competitività complessiva dei costi di proprietà.

Mentre il mercato cinese della ceramica avanzata per semiconduttori si avvicina a centinaia di miliardi, stiamo assistendo a un salto dall'"importazione di materiali" all'"esportazione di tecnologia".

[Consulenza professionale e supporto tecnico]

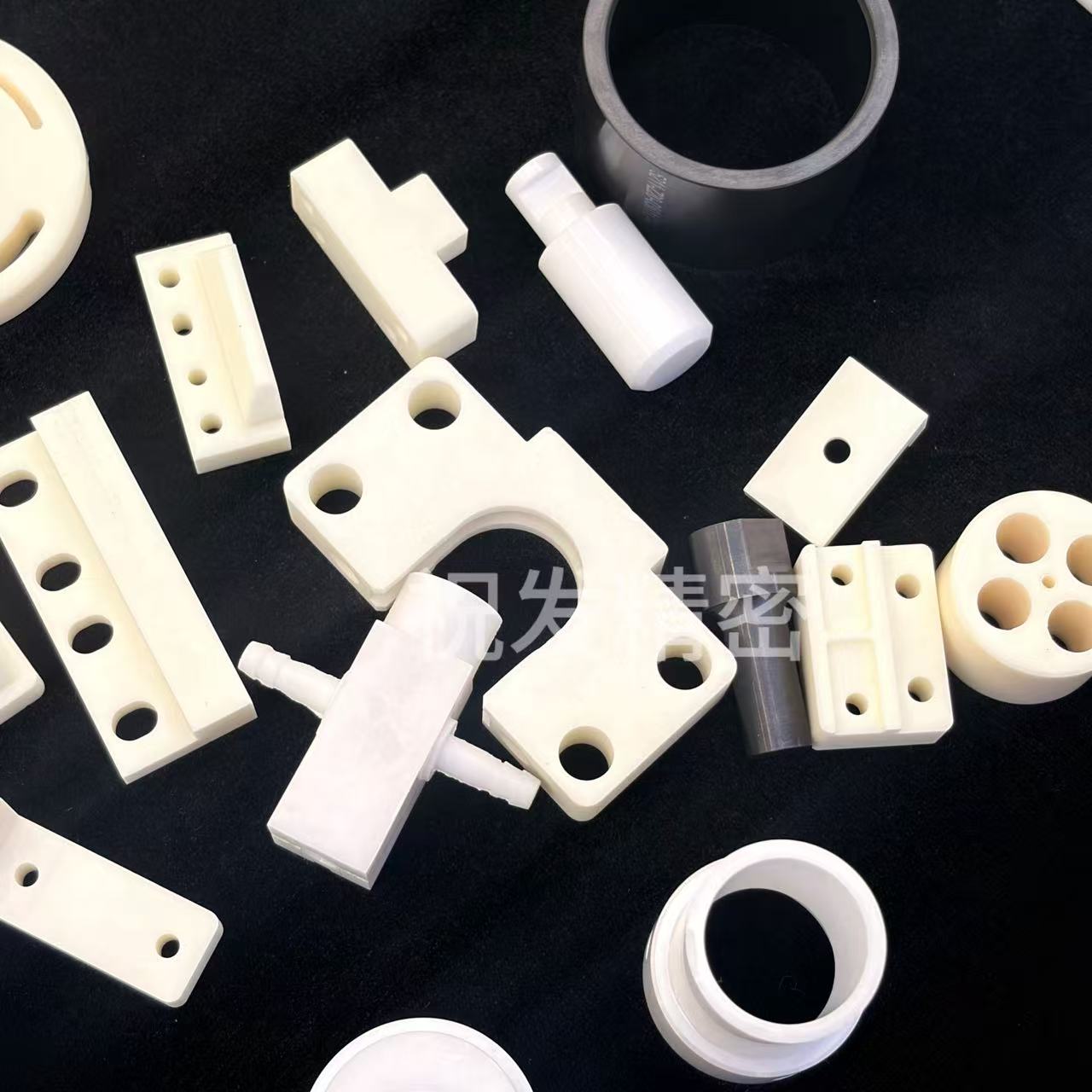

Da molti anni siamo profondamente coinvolti nella ricerca e nello sviluppo di ceramiche di precisione nel campo dei semiconduttori, fornendo una gamma completa di soluzioni personalizzate tra cui allumina di elevata purezza, nitruro di alluminio, nitruro di silicio e ossido di zirconio. Se stai cercando componenti in ceramica in grado di gestire condizioni di lavoro estreme o desideri avere una discussione approfondita sulle alternative domestiche, contatta il nostro team tecnico.
