Come migliorare la ruvidità superficiale del supporto wafer attraverso il processo di rettifica dello specchio ceramico?

2026-07-25

Nella catena di fornitura della produzione di semiconduttori e della lavorazione di precisione, il supporto del wafer è il componente di supporto principale e la sua qualità superficiale determina direttamente la precisione di incollaggio del wafer, la planarità di adsorbimento del vuoto e la resa complessiva del processo. Per i decision maker e gli ingegneri in patria e all'estero responsabili di apparecchiature per semiconduttori, fotolitografia o moduli di incisione, che cercano la capacità di fornire stabilmente finiture superficiali a livello nanometrico (come Ra ≤ 0,02μm ) i fornitori sono fondamentali per garantire prestazioni di fascia alta delle apparecchiature.

Che si tratti di allumina di elevata purezza, carburo di silicio o nitruro di silicio, la ceramica avanzata ha “ Duro, fragile e difficile da lavorare ” caratteristiche tipiche. La molatura meccanica tradizionale può facilmente provocare microfessure sulla superficie, scheggiature dei bordi e danni al sottosuolo, che spesso diventano una fonte di inquinamento da particelle nelle camere bianche. Per soddisfare i severi standard di integrità superficiale dei clienti di semiconduttori, i principali produttori di ceramica si stanno lanciando “ Rettifica di domini duttili (plastici). ” e relative tecnologie avanzate.

1. Realizzazione della rettifica di domini duttili e della tecnologia ausiliaria dei compositi

Per ottenere effetti a livello speculare garantendo al tempo stesso la resistenza strutturale, la parte finale della lavorazione utilizza principalmente le seguenti due tecnologie innovative, che sono anche indicatori importanti per gli appalti per valutare la maturità tecnologica dei fornitori:

Creane uno ELID Affilatura elettrolitica online: Utilizzare una mola diamantata con legante metallico (come base in ghisa o bronzo) e utilizzare uno speciale dispositivo elettrolitico per eseguire l'affilatura microelettrolitica in tempo reale della mola durante il processo di rettifica. L'elettrolisi scioglie continuamente il legame metallico superficiale, consentendo ai fini grani abrasivi diamantati di rimanere affilati ed esposti, evitando schiacciamenti e rotture causati dalla passivazione della mola.
Creane due Rettifica assistita da vibrazioni ad ultrasuoni: Introdurre vibrazioni meccaniche ad alta frequenza e microampiezza nella mola o nel sistema del pezzo in lavorazione, facendo sì che le particelle abrasive causino vibrazioni periodiche sulla superficie ceramica. “ impatto - Microtaglio ” stato. Ciò riduce significativamente la forza di taglio e il calore da attrito istantaneo e sopprime completamente la scheggiatura macroscopica e la scheggiatura dei bordi dei grani.

2. Vagliatura e ravvivatura rigorosa di mole e abrasivi

La precisione dell'utensile di rettifica mappa e determina direttamente la micromorfologia finale del pezzo:

Microabrasivi e ravvivatura di precisione: Nella fase di macinazione fine, una mola diamantata con granulometria più fine (es W5 至 W10 ancora più fine) e la concentricità circolare della mola è controllata all'interno 1 μm dentro, evitare Piccoli colpi lasciano segni di lavorazione a spirale sulla superficie ceramica.
Connessione per lucidatura composita multi-passaggio: La molatura degli specchi richiede solitamente micron / La pasta abrasiva diamantata su scala nanometrica viene utilizzata per la lucidatura di transizione passo dopo passo per eliminare completamente le crepe microscopiche e soddisfare i requisiti di integrazione delle camere bianche prive di inquinamento.

Tre. Controllo definitivo dei parametri di movimento della rettifica e dei sistemi di macchine utensili

Profondità di taglio micron e bassi avanzamenti: Controllare rigorosamente la profondità di un singolo taglio fino al livello inferiore al micron ( 0,5 ~ 2 μm/passaggio ), costringendo il materiale a subire una reologia plastica microscopica anziché disintegrarsi e, allo stesso tempo, combinato con basse velocità di avanzamento, evita segni di microvibrazioni causati da fluttuazioni istantanee della forza di taglio.
Macchine utensili ad altissima rigidità e raffreddamento ecologico: Le smerigliatrici di superficie ultraprecise che utilizzano materiali ad alto smorzamento (come granito o ghisa ad alta resistenza), combinati con un refrigerante di precisione ad alto flusso e ad alta pressione, possono lavare via tempestivamente i detriti fini della molatura per evitare graffi secondari, garantendo che ogni piastra portante consegnata all'acquirente abbia una pulizia e una levigatezza quasi perfette.

Quattro. Condivisione tipica del prodotto

Nelle apparecchiature avanzate per semiconduttori di processo, oltre al supporto del wafer, molti componenti funzionali principali fanno molto affidamento sulla tecnologia di rettifica degli specchi per superare i limiti delle prestazioni fisiche. Quella che segue è un'analisi approfondita delle caratteristiche ingegneristiche, della selezione dei materiali e degli indicatori chiave della lavorazione degli specchi di quattro tipi di parti strutturali in ceramica con barriera ad alta tecnologia:

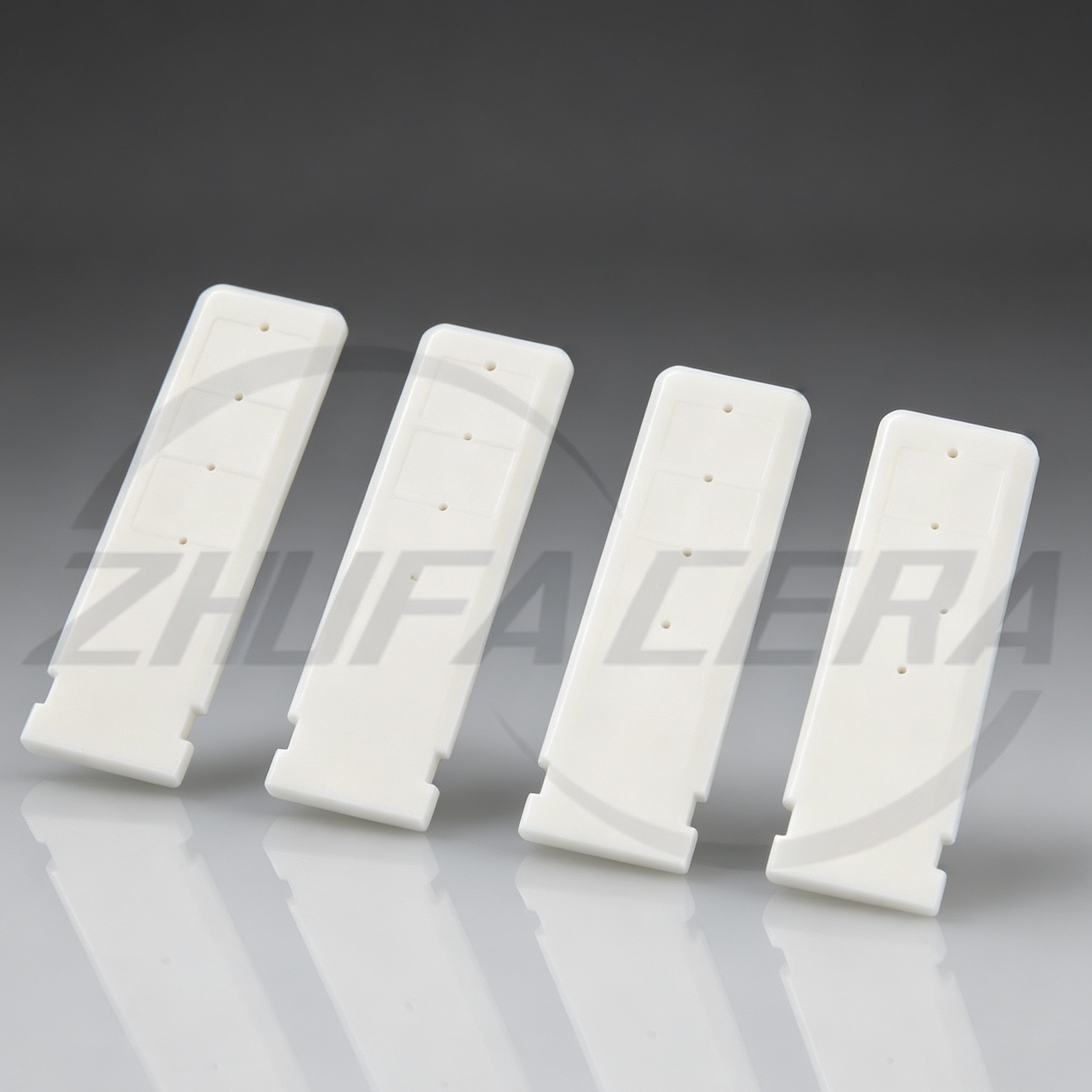

1. Mandrino elettrostatico a semiconduttore ( ESC ) Strato dielettrico ceramico e substrato portante

Materiali tradizionali: 99,9% Allumina di elevata purezza o carburo di silicio sinterizzato.

Principali indicatori tecnici: rugosità superficiale Ra ≤ 0,015μm , piattezza ≤ 3μm (formato completo), parallelismo < 5 μm 。

Valore tecnico e necessità della molatura degli specchi: Il mandrino elettrostatico deve utilizzare la forza di Coulomb o la forza di Johnson durante il funzionamento. - Rabeック( J-R ) L'effetto adsorbe fortemente i wafer di silicio. Se sulla superficie portante sono presenti rugosità microscopiche o microfessure, è facile provocare microscariche locali nel traferro sotto un'alta tensione di diverse migliaia di volt, rompendo così lo strato dielettrico e danneggiando il wafer. Passa ELID Il processo composito di molatura degli specchi ultraprecisa e lucidatura chimica della macchina può eliminare completamente i danni sotto la superficie e garantire l'uniformità della conduzione del calore sul retro e l'affidabilità dell'isolamento ad alta tensione.

[Diagramma della struttura principale]

Ra ≤ 0,02μm

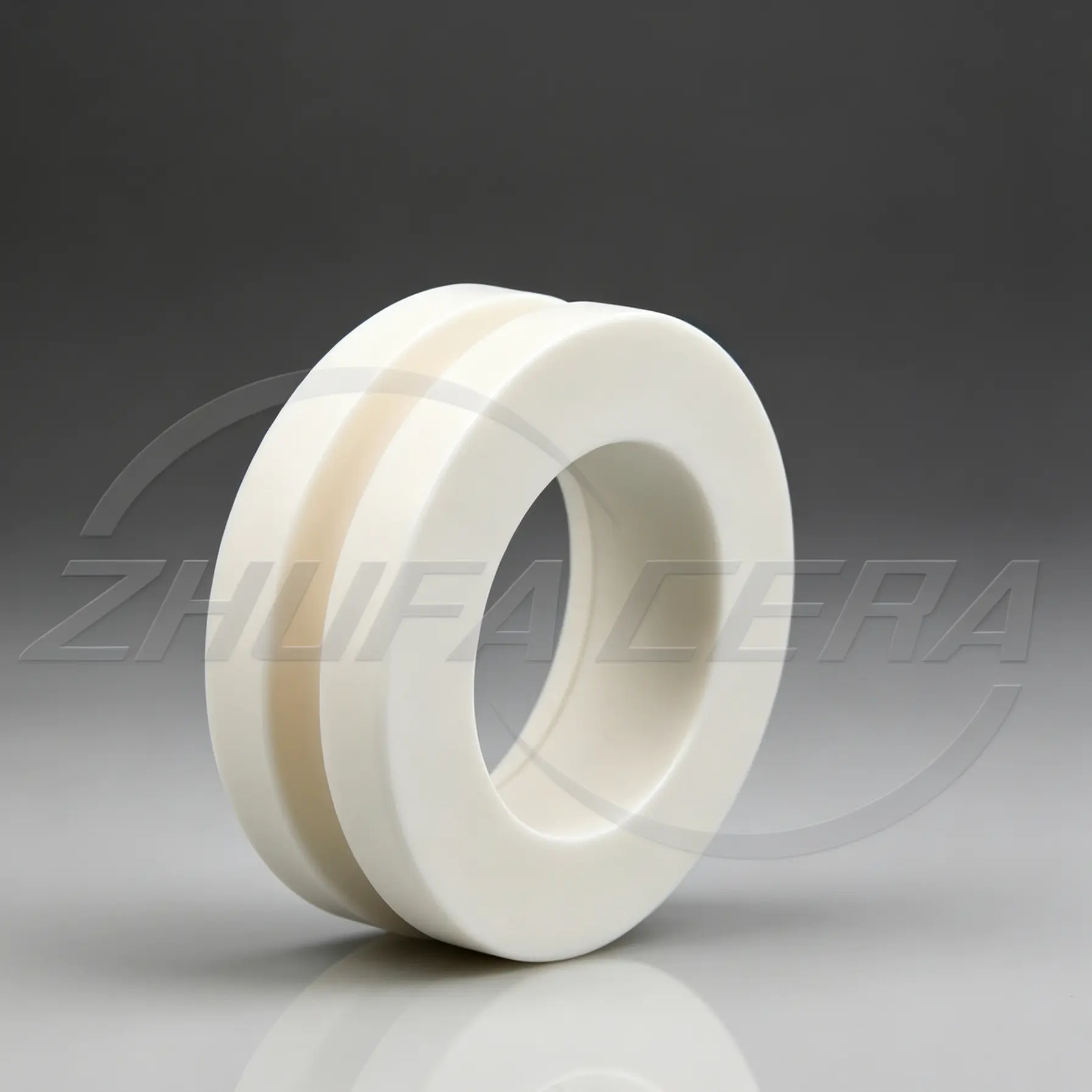

2. Anello di messa a fuoco per incisione al plasma della camera di reazione

Materiali tradizionali: Carburo di silicio sinterizzato monofase ad elevata purezza o nitruro di silicio sostitutivo al quarzo ad alta densità 。

Principali indicatori tecnici: Planarità della superficie articolare ≤ 5 µm , finitura della parete laterale e della superficie del gradino Ra ≤ 0,05μm 。

Valore tecnico e necessità della molatura degli specchi: L'anello di messa a fuoco circonda il wafer di silicio ed è direttamente esposto al fluoro forte / bombardato da plasma a base di cloro. Un'eccessiva rugosità microscopica aumenterà il tasso di erosione chimica del plasma e produrrà particelle esfoliate che contamineranno il wafer. La rettifica di precisione può ottimizzare lo stato di legame del bordo del grano, ridurre la concentrazione di stress microscopici e prolungare significativamente la sua durata nella cavità di incisione.

[Diagramma della struttura principale]

Ra ≤ 0,02μm

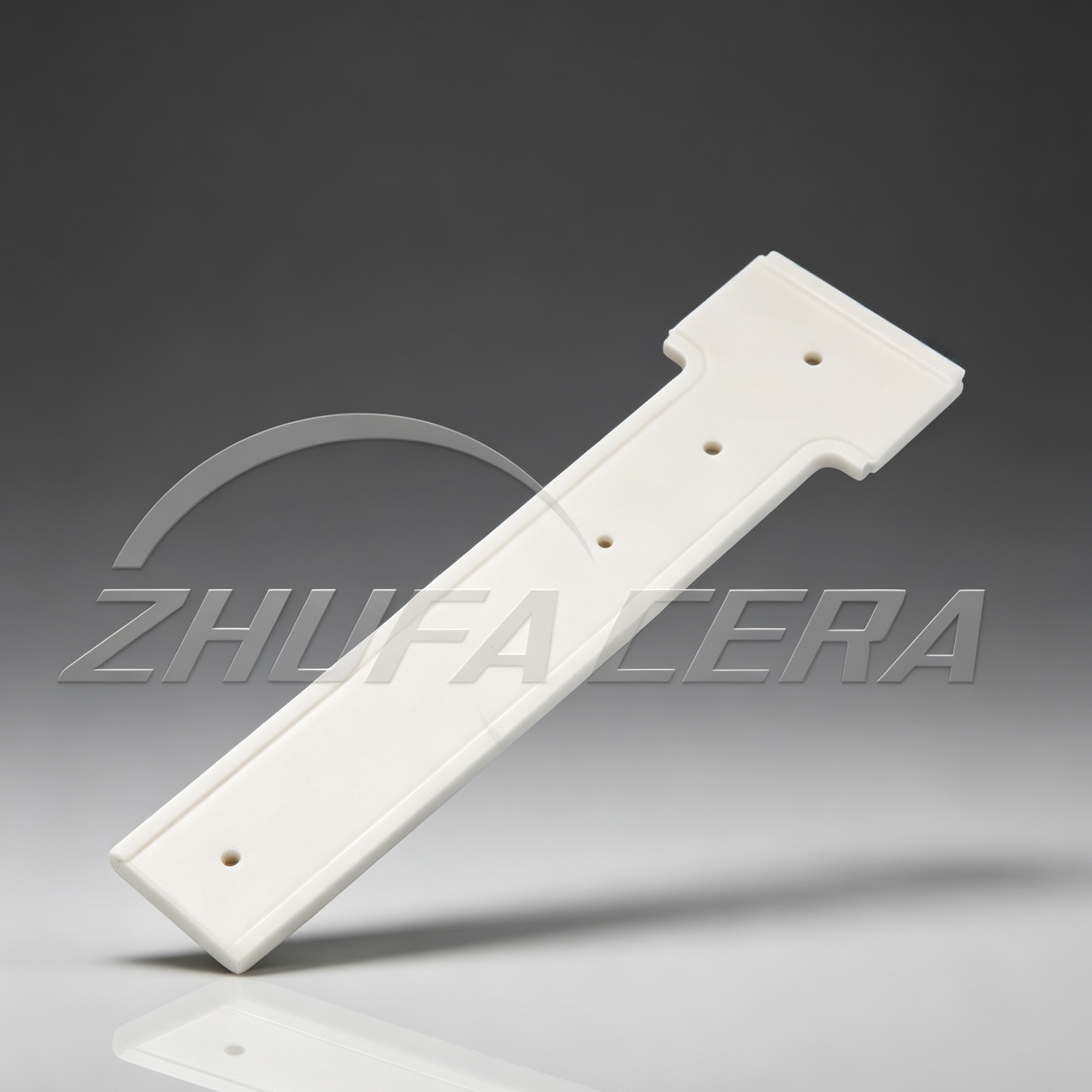

3. Righello di riferimento in ceramica per macchine fotolitografiche

Materiali tradizionali: Vetro ceramico cristallizzato a espansione termica zero 或 Carburo di silicio pressato a caldo ad alta rigidità.

Principali indicatori tecnici: coefficiente di dilatazione lineare < 1,0×10⁻⁶/K , rugosità superficiale Ra ≤ 0,01μm , la planarità locale raggiunge il livello inferiore al micron.

Valore tecnico e necessità della molatura degli specchi: Essendo il punto di riferimento principale per l'allineamento e il posizionamento ottico, questi componenti hanno tolleranza zero per la deformazione termica e gli errori geometrici. La rettifica assistita da ultrasuoni e la rettifica a livello nanometrico garantiscono la nitidezza e la stabilità geometrica a lungo termine del riferimento della linea incisa, che determina direttamente la precisione della sovrapposizione della macchina litografica.

[Diagramma della struttura principale]

Ra ≤ 0,02μm

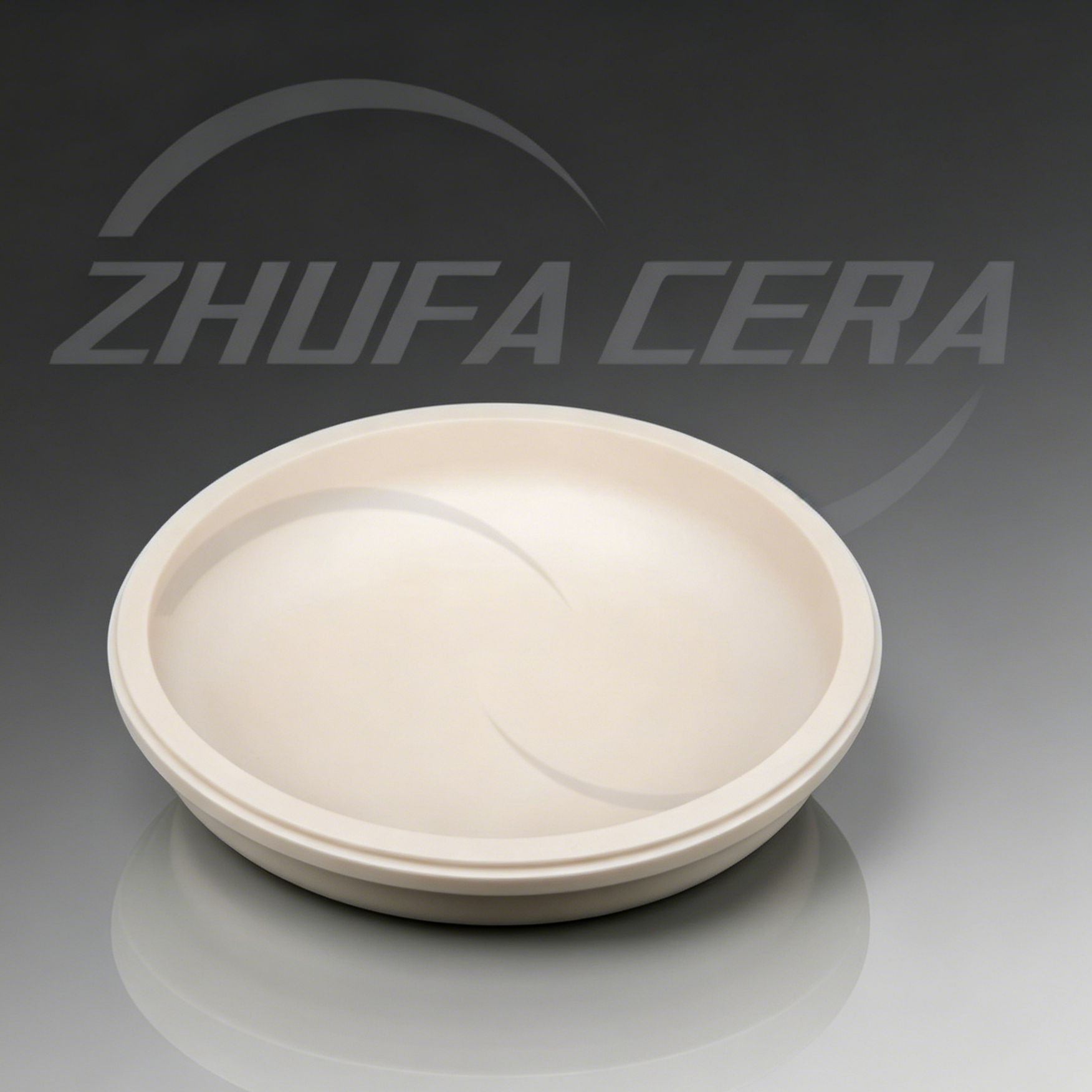

4. Guide e cursori con cuscinetti ad aria ultraprecisi a semiconduttore

Materiali tradizionali: Ceramica di allumina ad alta densità ( Al₂O₃ ) o carburo di silicio sinterizzato per reazione.

Principali indicatori tecnici: Rettilineità della superficie guida ≤ 1 µm/300 mm , rugosità superficiale Ra ≤ 0,02μm , durezza HRA > 88 。

Valore tecnico e necessità della molatura degli specchi: Il film d'aria su scala micrometrica viene utilizzato tra la guida del cuscinetto d'aria e il cuscinetto d'aria per ottenere un movimento di sospensione senza attrito. Se sono presenti segni di coltello o increspature a livello di micron sulla superficie di lavoro del binario di guida, ciò causerà direttamente turbolenza del film d'aria, vibrazioni e “ strisciare ” fenomeno. La densità superficiale estremamente elevata e il coefficiente di attrito estremamente basso apportati dalla rettifica a specchio sono i prerequisiti per realizzare un movimento fluido e ad alta velocità delle piattaforme di posizionamento CNC su scala nanometrica.

[Diagramma della struttura principale]

Ra ≤ 0,02μm

5. Come scegliere un fornitore affidabile di ceramica di precisione?

I decisori in materia di acquisti, quando valutano i fornitori di ceramica strutturale per semiconduttori, oltre a rivedere i preventivi di lavorazione di base, dovrebbero anche concentrarsi sull'analisi dei seguenti tre indicatori principali della catena di fornitura:

1. Processo a circuito chiuso e apparecchiature principali: Verificare se il fornitore ha ELID Le smerigliatrici elettrolitiche online, i centri di lavoro ausiliari a ultrasuoni e un set completo di linee di produzione di rettifica e lucidatura su scala nanometrica possono evitare l'accumulo di tolleranze e il controllo di qualità causati da molteplici processi di outsourcing.

2. Funzionalità di rilevamento e tracciabilità: I fornitori sono tenuti a fornire interferometri a luce bianca, strumenti di misurazione delle coordinate tridimensionali ad alta precisione e rapporti sul rilevamento delle perdite tramite spettrometria di massa con elio per garantire che componenti come piastre portanti e mandrini elettrostatici consegnati in ciascun lotto siano conformi a Ra ≤ 0,02μm E non esistono standard rigorosi per le microfessure.

3. Personalizzazione ingegneristica e supporto per l'analisi dei guasti: Valutare se il proprio team tecnico può fornire assistenza nell'abbinamento della qualità dei materiali e nella progettazione dell'ottimizzazione strutturale in base all'ambiente di lavoro fornito dal cliente (come concentrazione di plasma specifica, requisiti di isolamento ad alta tensione).

Se stai cercando un partner affidabile in grado di fornire ceramiche strutturali per semiconduttori personalizzate e di alta precisione e componenti principali come supporti wafer e mandrini elettrostatici, non esitate a contattarci per schede tecniche dettagliate dei materiali e soluzioni personalizzate.
