Perché i componenti ceramici dei semiconduttori richiedono una pulizia post-lavorazione ad alto costo

Anche quando i componenti ceramici di precisione dei semiconduttori (come l'ossido di alluminio (Al₂O₃), il nitruro di silicio (Si₃N₄) e il carburo di silicio (SiC)) raggiungono una finitura a specchio dopo la lavorazione di precisione, non possono essere utilizzati direttamente nelle apparecchiature per la fabbricazione del nucleo del wafer (ad esempio, incisori, sistemi CVD).

Devono invece essere sottoposti a un processo di purificazione ultra-pulito incredibilmente complesso e costoso. Questo requisito è guidato non solo dalla politica di “tolleranza zero” dell’industria dei semiconduttori per la contaminazione dei wafer, ma anche dalle caratteristiche microstrutturali uniche – vale a dire la natura fragile e la porosità intrinseca – delle ceramiche avanzate. Questo articolo fornisce un approfondimento sulle cause principali e sugli ostacoli tecnici alla base dei costi elevati della pulizia della ceramica semiconduttrice.

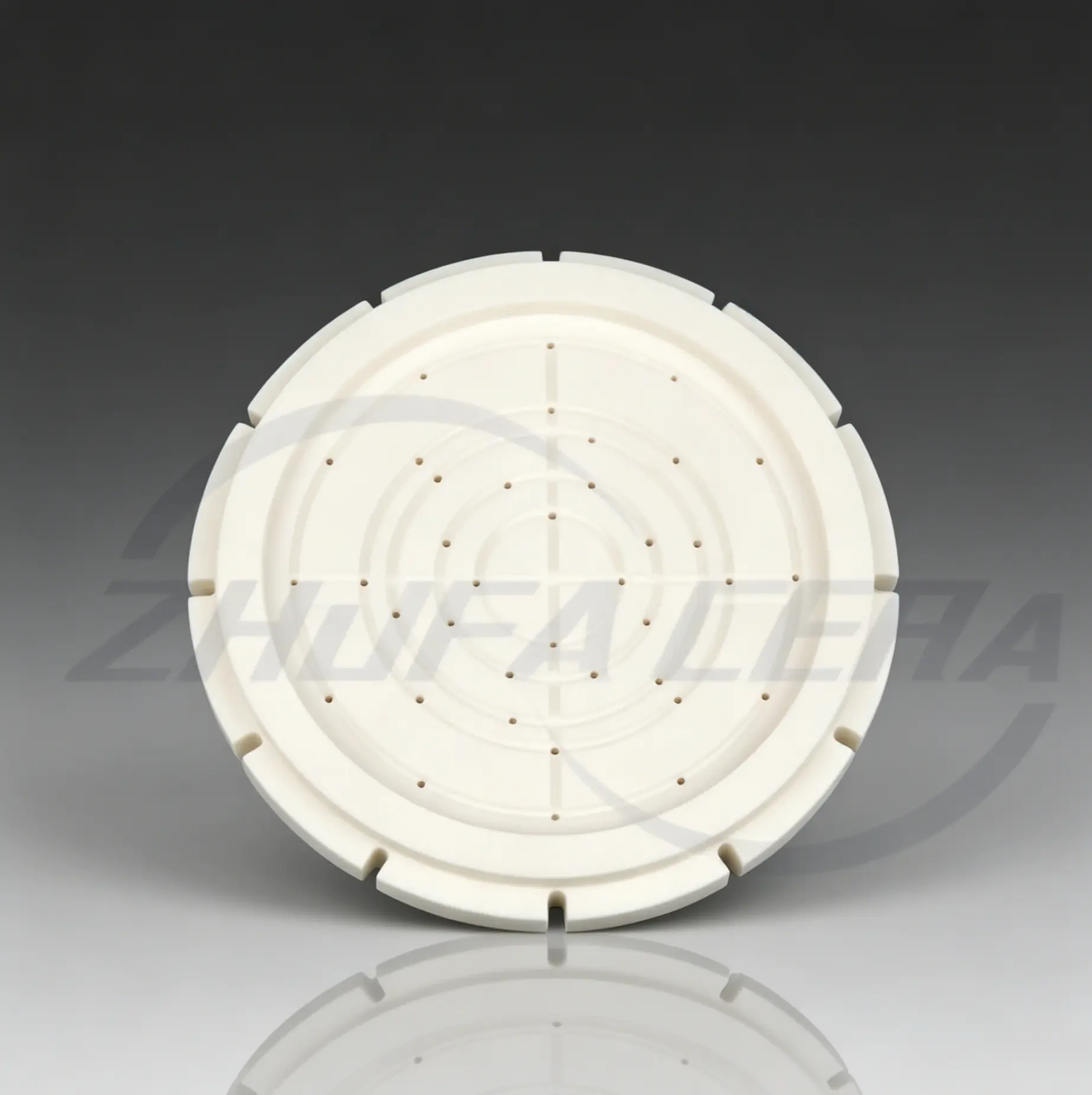

Componenti ceramici semiconduttori rappresentativi

1. La minaccia dei “residui microscopici”

Nella fabbricazione avanzata di wafer di nodi (ad esempio, 3 nm, 5 nm), anche la contaminazione fisica o chimica sub-nanometrica può portare a una catastrofica perdita di rendimento. I processi di lavorazione standard, come tornitura, fresatura, molatura e lucidatura, lasciano tre tipi principali di contaminanti critici sulla superficie ceramica:

• Ioni di metalli di transizione (i più fatali): L'usura degli utensili da taglio in metallo duro e il contatto con le attrezzature introducono ioni metallici come rame (Cu), ferro (Fe), cromo (Cr) e nichel (Ni). Se questi ioni volatilizzano all'interno della camera a vuoto e si diffondono nel substrato di silicio, degradano le prestazioni elettriche dei dispositivi a semiconduttore, causando gravi correnti di dispersione o guasti dielettrici.
• Residui medi chimici e organici: I fluidi di lavorazione, le paste lucidanti, gli oli antiruggine e i refrigeranti lasciano dietro di sé sostanze organiche macromolecolari complesse. Quando esposti all'ambiente di plasma ad alto vuoto e ad alta intensità di una camera di processo, questi composti organici subiscono un rapido degassamento. Ciò destabilizza i livelli di vuoto della camera e contamina in modo incrociato l'intero ambiente di lavorazione dei wafer.
• Particolato submicronico: Durante la lavorazione vengono generati naturalmente detriti ceramici fini e micropolveri. Anche una particella da 0,1 micron (μm) che cade sulla superficie di un wafer può bloccare precisi circuiti fotolitografici, creando ombre ottiche fatali o cortocircuiti elettrici.

2. Caratteristiche del materiale: porosità e microfessurazione fragile

A differenza dei metalli tradizionali, le ceramiche avanzate possiedono caratteristiche microstrutturali intrinseche che le rendono altamente inclini a intrappolare i contaminanti.

Microporosità e azione capillare

Anche con la sinterizzazione con pressatura isostatica ad alta densità (CIP) o pressatura a caldo (HP), i microvuoti persistono inevitabilmente lungo i bordi e le superfici dei grani ceramici. Sotto le alte pressioni della lavorazione meccanica, i fluidi da taglio e gli oli vengono spinti in profondità in questi micropori da intense forze capillari. Il risciacquo superficiale convenzionale rimuove solo lo sporco superficiale; i contaminanti intrappolati in profondità nei pori fuoriescono continuamente in seguito durante le operazioni dello strumento ad alto vuoto e ad alta temperatura.

Sollecitazioni di lavorazione e microfessurazioni

A causa dell’estrema durezza e fragilità della ceramica industriale, la rimozione meccanica del materiale (in particolare la molatura e la lucidatura) si basa sulla microfratturazione. Ciò lascia dietro di sé una rete di micro-fessure sub-microniche nel sottosuolo. Queste microfessure fungono da tasche ideali per catturare minuscole particelle. Inoltre, durante il rapido ciclo termico della lavorazione dei semiconduttori, queste crepe si espandono e si contraggono, agendo come un "soffietto" che espelle continuamente gli ioni impurità intrappolati nella camera.

3. Fattori di costo: abbattere il processo e le barriere economiche

La pulizia di livello semiconduttore ne giustifica i costi elevati attraverso una combinazione di consumo di prodotti chimici ultra puri, severi controlli ambientali e metrologia ad alta intensità di capitale.

Conclusione e valore commerciale

Se un produttore tenta di aggirare o tagliare scorciatoie in questo processo di pulizia ad alto costo, un componente ceramico dall'aspetto incontaminato fungerà da fonte cronica di contaminazione una volta installato all'interno di una camera di processo multimilionaria. La contaminazione risultante potrebbe rottamare istantaneamente un intero lotto di wafer da 12 pollici di alto valore, con un costo di centinaia di migliaia di dollari.

Pertanto, la pulizia ultra-pulita dei semiconduttori ad alto costo non è un passaggio cosmetico post-elaborazione opzionale: è un passaggio critico e non negoziabile polizza assicurativa di mitigazione del rischio e di qualità all'interno della rigorosa catena di fornitura dei semiconduttori.
